您的位置： 网站首页 » 新闻动态双向水平牵引钢丝绳电动葫芦
钢丝绳电动葫芦主要是以钢丝绳为主要取物装置，用于垂直起吊重物，有时也用于单向水平牵引。对需要双向水平牵引的场所，需要定做双向水平牵引钢丝绳电动葫芦，属于非标电动葫芦系列。
某用户的工业用x射线探伤室的拉门用铅板制成,重约14t,面积30m,(图1)，决定选用固定式电动葫芦作为启闭拉门的牵引动力，要求我厂为其设计专用电动葫芦。为了降低制造成本、便于使用维护，必须在满足使用条件的前提下，尽可能地减少对定型产品的改动，这是非标产品设计的基本原则。根据这一原则，我们在MD1型1吨6米电动葫芦的基础上对卷筒和卷筒外壳作了一些改进，增加了一个导绳器和一根钢丝绳，改变了钢丝绳在卷筒上的缠绕方式，便达到用于双向水平牵引的目的。如下图：

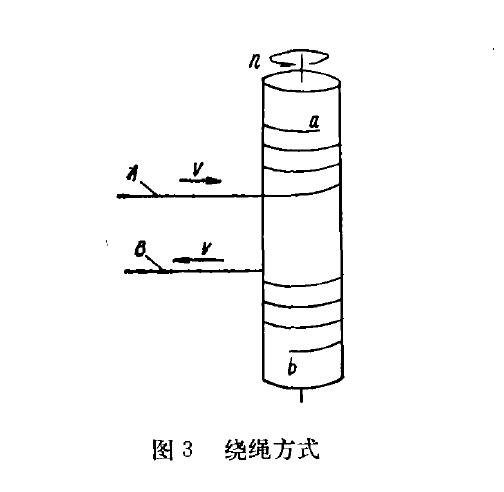

在电动葫芦卷筒两端各缠绕一根可满足牵引长度的钢丝绳图,由于绳槽的旋向都是右旋，当卷筒逆时针旋转时，钢丝绳A绕进，钢丝绳B绕出。当卷筒顺时针旋转时，钢丝绳A绕出，钢丝绳B绕进，在钢丝绳呈水平布置时可达到双向水平牵引的目的。具体改进措施是在卷筒两端a、b处加工出用于固定钢丝绳绳尾的螺孔,以利于从卷筒两端缠绕钢丝绳。在卷筒外壳出绳口的背面，即原来焊有绳楔套的一而,再开一个出绳口，以利另一根钢丝绳出绳并安装另一个导绳器。改进后的电动葫芦由于一根钢丝绳绕进时另一根钢丝绳绕出,所以在装配时必须先将一根钳丝绳缠绕在卷筒上,直至留出约4一5个空绳槽，然后缠绕另一根钢丝绳。装配后应保证两导绳器之间有足够的间隙,其值在15mm左右为宜。
改进设计后的电动葫芦，一根钢丝绳绕出时让出的空绳槽恰好供另一根钢丝绳绕进用，充分利用了卷筒原有的长度，使得整个电动葫芦的结构非常紧凑。经实际使用表明，整个系统运转正常，满足了用户要求。
